公表問題４について
公表問題４は、一見難しそうな回路ですが実は簡単な問題です。

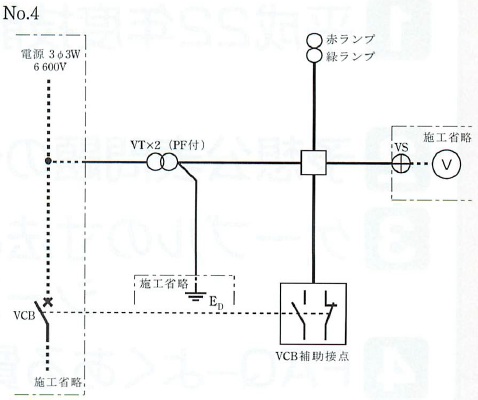

この問題の低圧部分はVTの回路です。電圧計への入力とVCBの入り切り表示を行う回路となっていますが、考え方は非常に単純です。赤ランプと緑ランプは通常の照明負荷と同様と考えられますので、VCB補助接点（端子台で代用）のA接点側から赤、B接点側から緑におくれば終了です。つまり、スイッチ2つの回路とほとんど同様といえます。
見慣れない単線結線図に惑わされず、冷静に対処すれば難しくない問題ですので確実に回路を理解するようにしてください。
